提要：

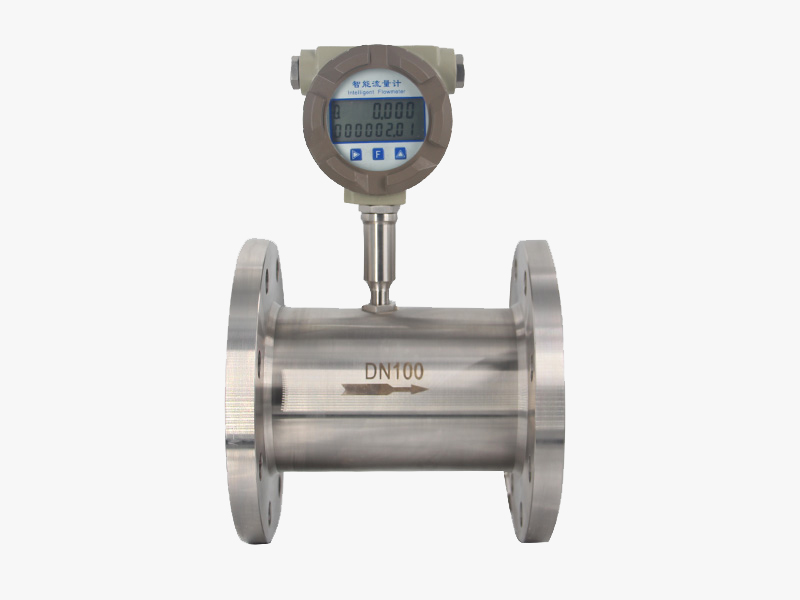

LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，，，，，，，，属于速率式流量仪表。。。。。传感用具有结构简朴、轻盈、精度高、重复性好、反应迅速，，，，，，，，装置维护使用利便等特点，，，，，，，，普遍用于石油、化工、冶金、供水、造纸等行业，，，，，，，，是流量计量和节能的理想仪表。。。。。

传感器与显示仪表配套使用，，，，，，，，适用于丈量关闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起侵蚀作用，，，，，，，，且无纤维、颗粒等杂质的液体。。。。。若与具有特殊功效的显示仪表配套，，，，，，，，还可以举行定量控制、超量报警等。。。。。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的情形中使用。。。。。

传感器适用于在事情温度下粘度小于5×10-6m2/s的介质，，，，，，，，关于粘度大于5×10-6m2/s的液体，，，，，，，，要对传感器举行实液标定后使用。。。。。

如用户需用特殊形式的传感器，，，，，，，，可协商订货，，，，，，，，需防爆型传感器时，，，，，，，，在订货中加以说明。。。。。

结构特征与事情原理：

(1) 结构特征

传感器为硬质合金轴承止推式，，，，，，，，不但包管精度，，，，，，，，耐磨性能提高，，，，，，，，并且具有结构简朴、牢靠以及拆装利便等特点。。。。。

(2)事情原理

流体流经传感器壳体，，，，，，，，由于叶轮的叶片与流向有一定的角度，，，，，，，，流体的冲力使叶片具有转动力矩，，，，，，，，战胜摩擦力矩和流体阻力之后叶片旋转，，，，，，，，在力矩平衡后转速稳固，，，，，，，，在一定的条件下，，，，，，，，转速与流速成正比，，，，，，，，由于叶片有导磁性，，，，，，，，它处于信号检测器(由永世磁钢和线圈组成)的磁场中，，，，，，，，旋转的叶片切割磁力线，，，，，，，，周期性的改变着线圈的磁通量，，，，，，，，从而使线圈两头感应出电脉冲信号，，，，，，，，此信号经由放大器的放大整形，，，，，，，，形成有一定幅度的一连的矩形脉冲波，，，，，，，，可远传至显示仪表，，，，，，，，显示出流体的瞬时流量或总量。。。。。在一定的流量规模内，，，，，，，，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，，，，，，，，流量方程为：

式中：

f——脉冲频率[Hz]

k——传感器的仪表系数[1/m3]，，，，，，，，由校验单给出。。。。。若以[1/L]为单位

Q——流体的瞬时流量(事情状态下)[m3/h]

3600——换算系数

每台传感器的仪表系数由制造厂填写在及格证书中，，，，，，，，k值设入配套的显示仪表中，，，，，，，，便可显示出瞬时流量和累积总量。。。。。

基本参数与手艺性能：

(1) 基本参数：

DN50—DN200口径的传感器为法兰毗连, 最大事情压力为1.6Mpa;

DN4—DN10口径的传感器带有前后直管段。。。。。

DN15以上口径的传感器我公司可配套前后直管段。。。。。

(2) 介质温度：-20～+120℃.

(3) 情形温度：-0℃～+55℃.

(4) 供电电源：电压：+5-24VDC, 电流：≤10mA.

(5) 传输距离：传感器至显示仪表的距离可达1000m.
