WK-LLQ罗茨（腰轮）流量计

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

适用介质气体，，，，，典范应用：燃气，，，，，自然气

不适用介质液体

公司山东今年会官网仪表有限公司

地址山东省威海市经济手艺开发区电美世路12-3

13800000000

产品详情

概述

气体腰轮流量计是一种高精度、高可靠性、宽规模度的气体监测和计量仪表。。。。。

智能气体腰轮流量计是在腰轮流量计基础上集成流量、温度、压力传感器和智能化仪表的新型流量计。。。。。

智能气体腰轮流量计气体是丈量天燃气、都会煤气、丙烷、氨气、工业惰性气体等非侵蚀性气体的的理想仪表。。。。。

产品的主要特点:

●宽量程:

凭证差别规格，，，，，最高规模度可抵达1:216

●低始动流量:

凭证差别规格，，，，，最低始动流量可抵达0. 04m3/h.

●高精度、高重复性:

恒久精度不受介质的影响，，，，，恒久运行，，，，，精度稳固。。。。。

●压力损失小:

凭证差别规格，，，，，压力损失为0. 08kPa-0.58kPa。。。。。

●高集成度，，，，，低功耗:

接纳微机手艺与高性能的集成芯片，，，，，整机功效强盛，，，，，性能优越.

●结构紧凑:

压力传感器、温度传感器、流量传感器所有内置，，，，，使结构越发紧淡。。。。。

●数字压力温度传感器:

数字温度传感器和数字压力传感器设置，，，，，单独校准与检定，，，，，替换、维护和使用利便。。。。。

●分段修正:

按流量频率信号，，，，，可将仪表系数分六段自动举行线性修正，，，，，提高仪表的宽规模精度。。。。。

●完整数据存储功效:

接纳E2PROM数据存储芯片，，，，，生涯用户参数、厂家参数，，，，，实时的数据生涯功效，，，，，可避免突然掉电时数据丧失，，，，，在停电状态下，，，，，内部參数可永世性生涯。。。。。

●基本输出完整:

智能流量计带有基表脉冲输出、工况或标况脉冲信号输出，，，，，和标定脉冲输出。。。。。RS485 接口输出，，，，，也可凭证用户需要输出4~20mA标准模拟信号。。。。。

●数据追溯管理:

实时数据库，，，，，通过RS-485通讯接口，，，，，可盘问剖析。。。。。

●GPRS实时管理系统:

本系列中,B型表具有GPRS传输功效，，，，，可在线、准时长、定点实现传输功效，，，，，极其容易组建GPRS无线网络系统。。。。。

结构与事情原理

智能腰轮流量计由5个部分组成

今年会官网仪表

1)气体腰轮流量计

2)流量传感器

3)压力传感器

4)温度传感器

5)智能流量积算仪

图1智能腰轮流量计组成示意图

智能气体腰轮流量计的事情原理

智能气体腰轮流量计，，，，，主要由壳体、共轭转子和智能流量积算仪等部件组成。。。。。装于计量室内的一对共轭转子在流通气体的收支口压差(P入>P出)作用下，，，，，通详尽密加工的调校齿轮使转子坚持准确的相对位置。。。。。转子间、转子与壳体、转子与墙板间坚持最佳事情间隙，，，，，实现了一连的无接触密封。。。。。转子每转动一周，，，，，则输出四倍计量室有用容积的气体。。。。。其计量历程和事情原理如图1所示(图中仅体现了四分之一周期)。。。。。

今年会官网仪表

智能流量积算仪的事情原理

智能流量积算仪由温度和压力检测、流量传感器以及微处置惩罚器单位组成。。。。。智能流量积算仪中的微处置惩罚器凭证气态方程举行温压赔偿，，，，，并举行压缩因子修正，，，，，气态方程如下:

(1)

式中: Qn: 标准状态下的体积流量(m3/h) ; Qg:工况状态下的体积流量(m3/h) ;

Pg: 流量计压力检测点处的表压(kPa) ; Pa:外地大气压(kPa) ;

Tg: 介质的绝对温度(273.15+ t) (K); t:被测介质温度("C) ;

Zn:标准状态下的压缩系数; Zg:事情状态下的压缩系数; .

Tn:标准状态下的绝对温度(273. 15+ 20) (K); Pn: 标准大气压(101. 325 kPa) 。。。。。

注:自然气Zn/Zg= Fz2，，，，，Fz称为超压缩因子，，，，，按中国石油自然气总公司的标准SY/T6143-1996中的公式举行盘算。。。。。

主要手艺参数与功效：

产品执行标

本流量计执行JB/T 7385-1994《气体腰轮流量计》和JJG633- 2005《气体容积式流量计检定规程》的计量手艺规范与标准，，，，，符合国家标准GB3836. 1-2010《爆炸性情形第1部分:装备通用要求》和GB3836. 4-2010《爆炸性情形第4部分:由实质清静“i”保唬�；；；；；さ淖氨浮繁曜�

精度品级:

1.0级: Qmax-0. 2Qmax 土1.0% 0.2 Qmax -Qmin 土2.0%

1.5级: Qmax-0. 2Qmax士1.5%0.2 Qmax -Qmin士3. 0%

未特殊注明产品，，，，，凭证1.5级精度出厂，，，，，其余精度，，，，，订货时，，，，，需要特殊说明定制。。。。。

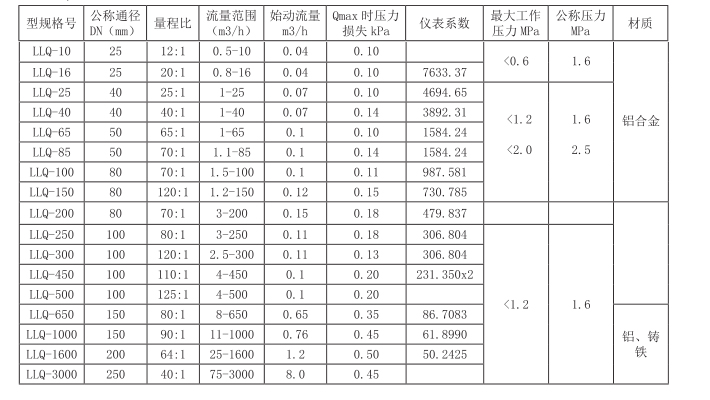

流量计量计规格、基本参数和性能指标(见表1)

（表1）

今年会官网仪表

使用条件

标准状态条件: P=101. 325 kPa T= 293. 15K

使用条件:a.情形温度: - 25C~ +80C

b.介质温度: - 20C~ +60C

c.相对湿度: 5%~ 95%

d.大气压力: 86KPa ~ 106Kpa

电气性能指标:

事情电源:a.内电源:1节3.6VDC锂电池，，，，，电池电压在3.1V~3.6V时均可正常事情。。。。。当电压低于3. 1V时，，，，，应替换电池。。。。。

b.外电源:士24VDC+15%，，，，，纹波≤士5%，，，，，适用于4 ~ 20mA输出，，，，，脉冲输出，，，，，RS-485 等;

整机功耗:外电源，，，，，< 1W内电源，，，，，平均功耗≤1m W，，，，，可一连事情五年以上。。。。。

工况脉冲输出方法

a.工况脉冲信号，，，，，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，，，，，高电平≥20V，，，，，低电平≌1V。。。。。该脉冲主要用于对仪表的标定。。。。。

b.与标准体积流量成正比的频率信号，，，，，经光耦隔离放大输出，，，，，高电平≥20V，，，，，低电平≤1V。。。。。

c.定标脉冲信号，，，，，输出幅度0~3V,输出脉冲宽度500ms。。。。。该脉冲主要用于都会燃气计量的IC卡控制装置或其它装备。。。。。该信号1m3输出1个脉冲。。。。。

电流输出:

4~20mA标准模拟电流输出功效与标准体积流量成正比，，，，，4mA 对应0 Nm3/h, 20mA 对应最大标准体积流量( 该值可设定)。。。。。输出形式为:二线制或三线制

RS485 通讯

通过内装的RS485标准接口能与小我私家盘算机和PLC等主机毗连,举行串行通讯。。。。�？？？？？？上允窘橹恃沽Α⑽露取⑺彩绷髁俊⒗奂票曜剂髁俊⒌绯氐缪沟取！�。。。

GPRS 通讯

通过内装的GPRS系统，，，，，举行串行通讯。。。。�？？？？？？墒迪衷冻坛硐低诚允窘橹恃沽Α⑽露取⑺彩绷髁俊⒗奂票曜剂髁俊⒌绯氐缪沟取！�。。。

阀门控制输出:

可选择阀门控制型，，，，，直接控制阀门，，，，，实现自力控制和远程控制
