产品详情

概述：

V锥形流量计是--种具有专利手艺的新型差压流量计,和其它类型的差压流量计的基本原理相同，，，，，，，，都是基于密封管道中的能量守恒原理，，，，，，，，V锥形流量计的奇异设计，，，，，，，，扩大了流量测量规模，，，，，，，，并阻止了古板差压流量计的一-些局限性，，，，，，，，事情性能更优。。。。。。

V锥形流量计是在管道中心悬挂一个锥形截流件,锥形件阻碍介质流动，，，，，，，，重塑流速曲线，，，，，，，，丈量介质包括水、蒸汽、空气、自然气、氮气、焦炉煤气和有机气体等。。。。。。介质条件可从深低温到超临界状态。。。。。。事情温度最高700C，，，，，，，，最大压力40Mpa，，，，，，，，可丈量最高雷诺数为5*10*,最低雷诺数为8*10甚至更低。。。。。。爆发满刻度差压信号从最低小于0.1千帕到最高几十千帕。。。。。。

事情原理:

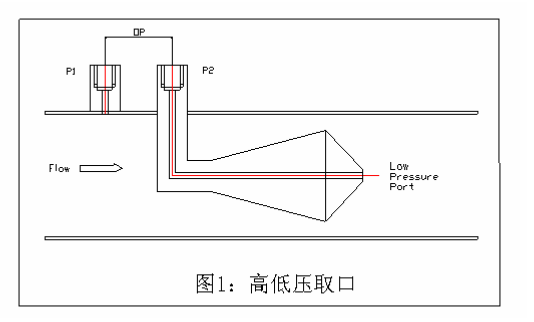

V锥形流量计是一种差压流量仪表，，，，，，，，迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。。。。。。差压原理是基于密封管道中的能量转换原理，，，，，，，，也就是说对稳固流体，，，，，，，，流量与管道中介质流速的平方根成正比。。。。。。当介质靠近锥体时，，，，，，，，其压力为P，，，，，，，，在介质通过锥体的截流区时，，，，，，，，速率增大，，，，，，，，压力降低为P2，，，，，，，，如图1所示，，，，，，，，P,和P2都通过锥形流量计的取压口引到差压变送器上，，，，，，，，当流速爆发转变时，，，，，，，，锥形流量计的两个取压口之间的差压值会增大或缩小。。。。。。

今年会官网仪表

重塑流速曲线:

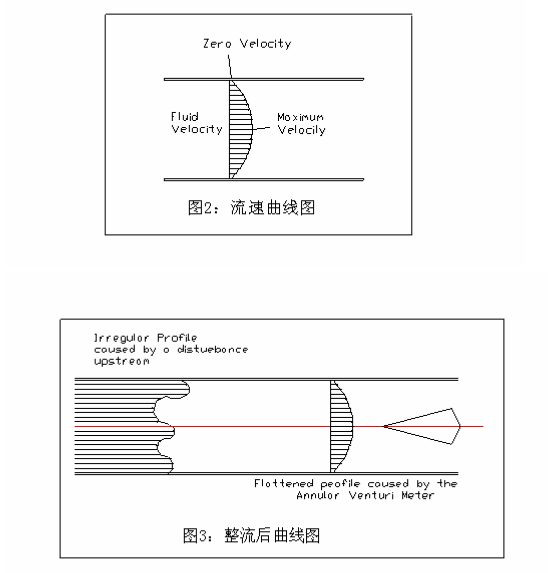

V锥形流量计在举行流量盘算时所接纳的盘算公式同其他差压流量仪表相同,但其截流元件的奇异设计，，，，，，，，迫使管道中心的介质绕着锥体流动，，，，，，，，与其他差压流量计相比这样有许多优点。。。。。。我们可以借助理想状态流速曲线漫衍图来明确锥形流量计的性能。。。。。。如图2所示，，，，，，，，管道中的流体没有受到任何滋扰和阻碍，，，，，，，，即是我们所说的理想流态，，，，，，，，他的流速漫衍匀称，，，，，，，，靠近管壁的流速险些为零，，，，，，，，管道中心的流速抵达最大，，，，，，，，靠近管壁的流速险些为零，，，，，，，，是由于管壁对介质的摩擦力造成的。。。。。。由于锥体悬挂在管线中心，，，，，，，，他直接同流体的高速区接触，，，，，，，，迫使高速区的流体同近管壁低速区的流体相混淆从而使流速匀称化(如图3)。。。。。。以是纵然流速很低，，，，，，，，锥形流量计仍能使流体与管道中心的最高流速一连作用爆发准确差压。。。。。。

在现实中，，，，，，，，流速很难漫衍匀称，，，，，，，，管道上的任何转变都可能对流体造成影响，，，，，，，，如:湾头、阀门、缩径、扩径、泵、三通等等，，，，，，，，而锥形流量计使用锥体对上游的流速漫衍曲线重新举行塑造，，，，，，，，纵然在极为卑劣的情形下，，，，，，，，仍能包管丈量精度。。。。。。

今年会官网仪表

产品特点:

精度高:达读数的士0.5%，，，，，，，，系统精度须参照应用条件及二次表的精度

重复性好:优于士0.1%

量程比宽:正常情形下为10: 1，，，，，，，，若有须要也可加大

直管段要求低:流量计前0~3D直管段、后0~ID直管段即可包管丈量精度。。。。。。实验证实，，，，，，，，锥形流量计可以靠近单弯管或差别平面的双弯管而对精度影响很小

恒久稳固性好:锥体的形状设计包管流体在流经锥体时是一种渐变的历程，，，，，，，，无突变，，，，，，，，β值可坚持恒久稳固，，，，，，，，仪表可恒久使用不需标定

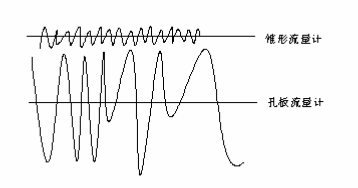

信号稳固:所有差压流量计都会有“信号波动”，，，，，，，，也就是说纵然流体很是稳固，，，，，，，，通过一次节约元件爆发的信号也会有波动。。。。。。对孔板而言，，，，，，，，在节约件后形成的旋涡较长，，，，，，，，这些长的旋涡会爆发高幅、低频波动信号，，，，，，，，这些信号会对差压表的读数造成滋扰。。。。。。而锥形流量计会在其下游形成小旋涡，，，，，，，，爆发低幅、高频波动信号(如图所示)

今年会官网仪表

压损小:由于没有突出的挡板，，，，，，，，因此锥形流量计的永世压力损失比孔板低3/4无滞留死区:锥体的“吹扫式”设计不保存死区，，，，，，，，因此在锥体上不会群集流体碎片、粘渣或杂质。。。。。。

混淆器作用: V锥形流量计的下游所爆发的旋涡是短旋涡，，，，，，，，可在下游将介质混淆，，，，，，，，因此，，，，，，，，现在V锥形流量计在作为流量计事情的同时，，，，，，，，还可在许多场合用做静态搅拌器，，，，，，，，可迅速而充分的将介质搅拌匀称。。。。。。.

两种结构形式:管道式可从1/2”到36”，，，，，，，，插入式可从16"到72”或更大。。。。。。

产品应用:

介质:煤气、自然气(包括含湿度5%以下)、种种碳氢化合物(包括含湿的HC气体)、种种有数气体(氢、氦、氩、氧、氮等)、氯气、湿的氯化物气体、空气(包括含水、含SiO2粒子以及含其他悬浮物的空气)、烟道气、饱和蒸汽(含汽、水两相流)、过热蒸汽、水等

条件: 从深冷到超临界状态，，，，，，，，最高温度达700"C,最大压力40Mpa

管道式: 15~-1500mm，，，，，，，，一样平常用于管径600mm以下的丈量

盘算: 每一个锥形流量计都凭证流体的性子、压力和温度用专门的软件举行盘算。。。。。。用户可凭证自己的应用条件(所测介质的组份、温度、压力、管径、最大流量、常用流量、最小流量、准许最大压力损失)选择β值

维护:锥形流量计免维护，，，，，，，，不需要按期维护和检定
